DSO138 Kendin Yap Dijital Osiloskop

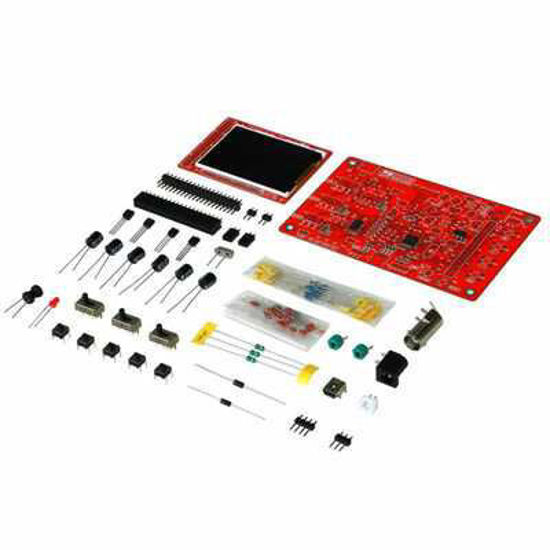

DSO138 Kendin Yap Dijital Osiloskop, ARM Cortex-M3 mikroişlemci ve 2.4" TFT ekrana sahip bir kendin yap kitidir. Frekans, periyot, dalga genişliği, duty cycle, max/min/avg/peak-to-peak/virtual değerleri gösterebilme özelliğine sahiptir. Otomatik, standart ve one-shot modları ile kolaylıkla dalga formunu yakalamanız mümkündür. Düşen ve yükselen kenar tetikleme desteği mevcuttur. Trigger öncesi dalgayı gösterme (negative delay) fonksiyonu bulunur. HOLD fonksiyonu sayesinde istenilen anda görüntüyü durdurma özelliği vardır. 3.3V/1Hz kare dalga test sinyali çıkışı mevcuttur. Kısa devre ve açık devre algılama özelliği vardır. DSO138 Kendin Yap Dijital Osiloskop Teknik Özellikleri Maksimum gerçek zamanlı örnekleme hızı: 1Msps Çözünürlük: 12-bit Örnekleme tampon belleği: 1024 byte Analog bandgenişliği: 0-200KHz Dikey hassasiyet: 10mV / Div - 5V / Div (1-2-5 progressive manner) Giriş empedansı: 1MΩ Maksimum giriş gerilimi: 50Vpp (1:1 prob), 400Vpp (10:1 prob) Coupling modları: DC / AC / GND Yatay eksen (timebase) aralığı: 10μs / Div - 50s / Div (1-2-5 progressive manner) Besleme gerilimi: 9V Devre kartı boyutları: 117mm x 76mm Ekran boyutları: 52mm x 40mm
